Beantwoord alle vragen! Je hebt geen rekenapparaat nodig!!! Foute keuze? Kies dan opnieuw! Succes.
In de figuur zie je een schakeling. Je wilt de stroomsterkte meten en de spanning over het lampje. Hoe moet je de stroommeter schakelen en hoe moet je de spanningsmeter schakelen?
De stroommeter in serie met het lampje. De voltmeter parallel met het lampje.
De stroommeter in serie met het lampje. De voltmeter in serie met het lampje.
De stroommeter parallel met het lampje. De voltmeter parallel met het lampje.
De stroommeter parallel met het lampje. De voltmeter in serie met het lampje.

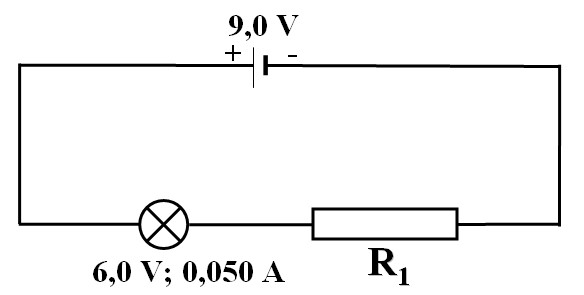

In de figuur zie je een schakeling. Hoe groot is de stroom in R1?
0,050 A
9,0 V
6,0 V
3,0 V
0,025 A

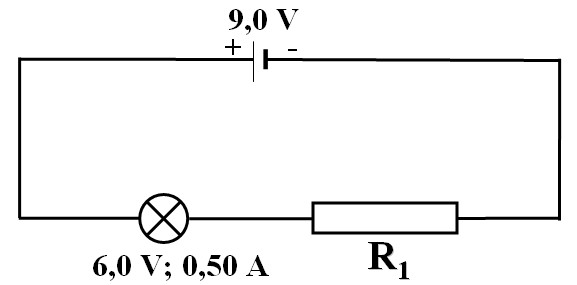

In de figuur zie je een schakeling. R1 staat "achter" het lampje. Mag R1 er ook "voor"staan?
Mag wel, hoeft niet.
Nee.
Beter van wel.
De weerstand moet er voor.

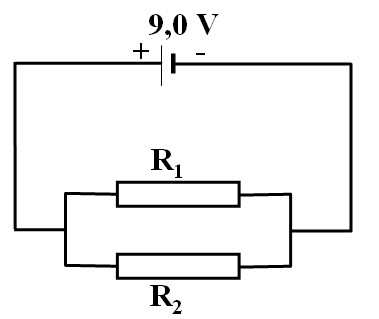

In de figuur zie je een schakeling. Hoe groot is de spanning over R1 en hoe groot de spanning over R2 ?
Over R1 staat 9,0 V en over R2 staat 9,0 V
Over R1 staat 4,5 V en over R2 staat 4,5 V
Dat hangt af van de waarde van R1 en van R2.
In de figuur zie je een schakeling.
Beredeneer hoeveel stroom de batterij levert.
0,5 A
0,1A.
0,2 A
0,3 A
0,4 A
3 V
6 V
9 V
*In een meterkast bevindt zich een hoofdzekering van 100 A en daar achter drie (groep)zekeringen van elk 16 A. Hoeveel stroom kan er maximaal het huis binnenkomen zonder dat een zekering het begeeft?
48 A
100 A
16 A
2 A
148 A
*Reageert een aardlekschakelaar bij overbelasting?
Nooit.
Alleen als de stroom te groot wordt.
Alleen als de stroom groter is dan 30 mA.
*Kan een aardlekschakelaar reageren bij kortsluiting?
Nee.
Ja
Alleen als de stroomsterkte groter is dan 30 mA.
Je hebt lampje L1 (6V; 0,5 A) en lampje L2 (6V; 0,05A). Je wilt ze beiden laten branden zoals het hoort. Kan dat door ze in serie op een geschikte batterij aan te sluiten? Kan dat door ze parallel op een geschikte batterij aan te sluiten?
Parallel kan wel, in serie kan niet.
Parallel kan niet, in serie kan wel.
Parallel kan, in serie kan ook.
Parallel kan niet, in serie kan ook niet.
Hoe zijn elektrische apparaten thuis geschakeld?
Parallel.
In serie.
Sommige apparaten in serie, sommige apparaten parallel.

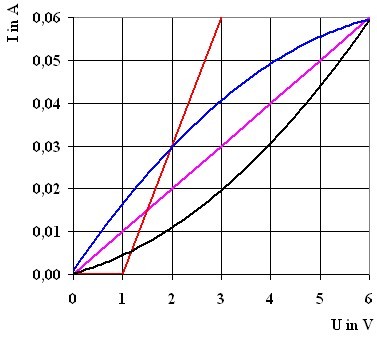

In de figuur zie je vier grafieken. Welke grafiek hoort bij de wet van Ohm?
De paarse grafiek
De rode grafiek
De rode en de paarse grafiek
Allemaal
Geen van allen
De rode en de paarse

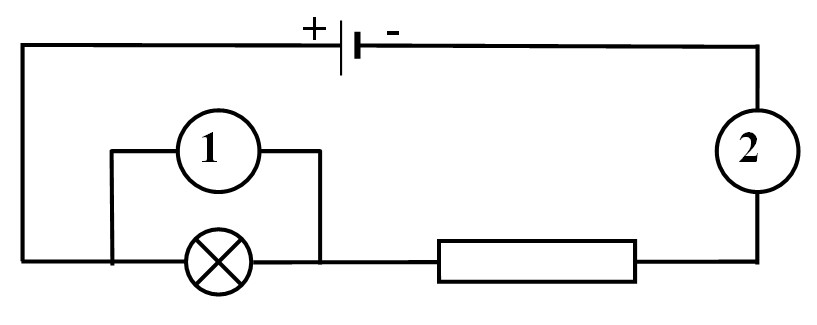

In de figuur zie je een schakeling met twee meters. Wat zijn dat voor meters?
1 is een voltmeter; 2 is een ampèremeter
1 is een voltmeter; 2 is een voltmeter
1 is een ampèremeter, 2 is een ampèremeter
1 is een ampèremeter, 2 is een voltmeter
*Door beschadiging van de isolatie komt de 230 V draad in contact met het metalen gedeelte van de strijkbout. Stom genoeg zit de stekker met randaarde in een stopcontact zonder randaarde. Zal de zekering reageren? En de aardlekschakelaar?
De zekering reageert niet. De aardlekschakelaar reageert ook niet.
De zekering reageert niet. De aardlekschakelaar reageert wel.
De zekering reageert. De aardlekschakelaar reageert ook.
De zekering reageert. De aardlekschakelaar reageert ook niet.
*Door beschadiging van de isolatie komt de 230 V draad in contact met het metalen gedeelte van de strijkbout. De stekker met randaarde zit in een stopcontact met randaarde. Zal de zekering reageren? En de aardlekschakelaar?
De zekering kan reageren.. De aardlekschakelaar kan ook reageren.
De zekering reageert niet. De aardlekschakelaar reageert wel.
De zekering reageert. De aardlekschakelaar reageert niet.
De zekering reageert niet. De aardlekschakelaar reageert ook niet.

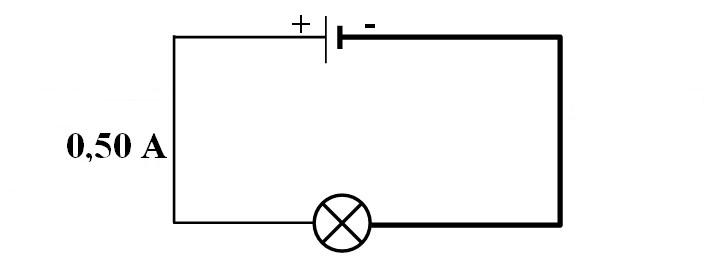

In de figuur zie je dat een lampje op een spanningsbron is aangesloten. Aan de +pool zit een dunne draad en aan de -pool een twee keer zo dikke draad. In de dunne draad loopt 0,5 A. Hoe groot is de stroomsterkte in de dikke draad?
0,5 A
1 A
0,25 A
2 A
0,125 A
Welke grootheden horen bij de eenheden V, A en Ω?
U, I, en R
I, U en R
R, U en I
R, I en U
Een lamp is aangesloten op het lichtnet. In de keten is ook een schakelaar opgenomen. Hoe groot is de snelheid van de elektronen in de draad ongeveer als de schakelaar is gesloten?
0,1 mm/s
1 m/s
1 km/s
0 m/s
Gelijk aan de lichtsnelheid (300.000 km/s)
1 mA = . . . . . . . . . A
1 A
1000 A
0,1 A
0,01 A
0,001 A
0,000.0001 A
*Een weerstand van 20 Ω staat in serie met een weerstand van 30 Ω. In je Basis-BINAS vind je de formules U=IR, Rtot = R1 + R2, 1/Rtot = 1/R1 + 1/R2, P=UI, E = Pt. Hoe groot is de totale weerstand.
50Ω
0,083Ω
12Ω
10Ω
* Rekenen aan een parallelschakeling. Een weerstand van 20Ω staat parallel met een weerstand van 30Ω. In je Basis-BINAS vind je de formules U=IR, Rtot = R1 + R2, 1/Rtot = 1/R1 + 1/R2, P=UI, E = Pt. Is de totale weerstand nu 50 Ω?
Nee
Ja
Kun je niet zo snel weten.
1 kV = . . . . . V
1 V
1000 V
0,01 V
0,001 V
0,000.001 V
1μA = . . . . . A
1.000.000
1.000
100
0,01
0,001
0,000.001
1 MV = . . . . . V
1.000.000
1.000
100
0,01
0,001
0,000.001
Welke eenheden horen bij E en P?
kWh en W
W en kWh
KW en kWh
W en Wh
V en A
A en Ω
Ω en V
In je Basis-BINAS vind je de formules U=IR, Rtot = R1 + R2, 1/Rtot = 1/R1 + 1/R2, P=UI, E = Pt. Hoeveel je moet betalen aan het energiebedrijf hangt af van . . .
P en t
E en t
U en I
I en R
In de figuur zie je een schakeling.
Beredeneer hoe groot U1 is.
0,5 A
0,1A.
0,2 A
0,3 A
0,4 A
3 V
6 V
9 V
In de figuur zie je een schakeling.
Beredeneer hoe groot U3 is.
0,5 A
0,1A.
0,2 A
0,3 A
0,4 A
3 V
6 V
9 V
Een lamp van 60 W en 100 Ω is op 24 V aangesloten. Welke letters horen bij de getallen 60 W, 100 Ω en 24 V?
